Filtro de partículas diesel del DPF de la cordierita de cerámica asimétrica del substrato
Substrato asimétrico del DPF
,Substrato de cerámica del DPF
,Filtro de partículas diesel de la cordierita
uso 1.Product

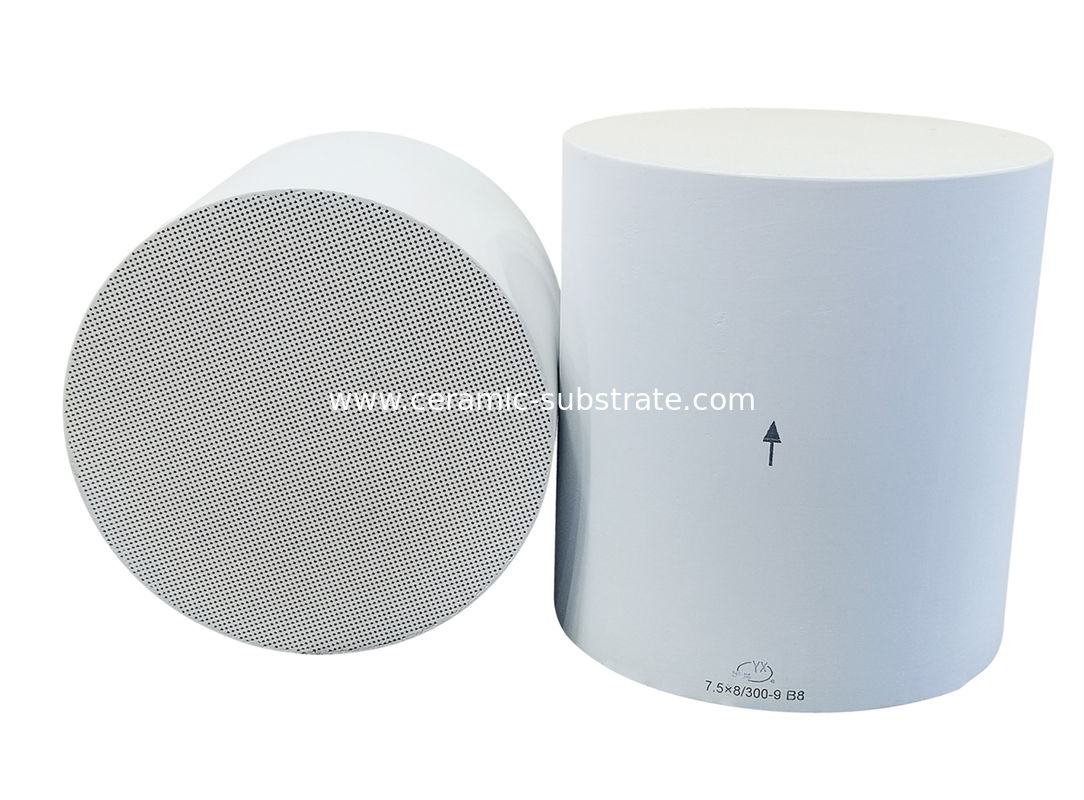

Este producto es una clase de estructura especial y el material especial del elemento filtrante de cerámica del panal de cerámica del flujo de la pared, usado en el dispositivo de la purificación del gas de escape del motor diesel, usando la pared del agujero del cuerpo del filtro del flujo de la pared del poro, intercepta, captura el carbono en las partículas diesel del humo del extractor, purificación diesel del gas de escape. Hecho por la cordierita.
estándares de las dimensiones 2.Overall
|
Artículo |
Dimensiones totales |
valores estándar |
Método de prueba |
|
Thinkness de la pared |
9mil | 0.23MM±0.03 |
Instrumento de medida de la proyección de imagen |
| Dimensiones totales | D: ≤300mm | ±1.5MM | Calibrador |
| D: >300MM | ±2.0MM | Calibrador | |
| Altura: ≤160MM | ±1.0MM | calibrador a vernier | |
| Altura: >160MM | ±1.5MM | calibrador a vernier | |
|
Densidad del agujero (agujeros /inch2) |
300CPSI | 300±30 | calibrador a vernier |
|
Perpendicularity |
Height≤100MM | ≤1MM |
Calibrador |
| Height>100MM | ≤1%*H | ||
|
Paralelismo |
φ≤100MM | ≤0.6MM | calibrador a vernier |
| φ>100MM | ≤0.6%*D | calibrador a vernier |
3.Physical y propiedades químicas
|
Artículo |
Unidades |
Valor estándar |
Métodos de prueba |
|||
|
sustancia química componente |
Al2O3 | % | 35.4±1.5 | XRF | ||
| SiO2 | % | 50.9±1.5 | ||||
| MgO | 13.5±1.5 | |||||
|
Cordierita Crystal Phase
|
% PESO | ≥95 | XRD | |||
|
Fuerza compresiva |
Uno-aix | MPa | ≥3 | Probador de la fuerza | ||
| Absorción de agua | % | 40-50 | Probador de la absorción de agua | |||
| CTE (25-800℃) | /℃ | ≤1.0*10-6 | dilatómetro termal | |||
| Fuerza del ISO | MPa | ≥1.0 | Probador de la fuerza del ISO | |||
|
Porosidad |
el 55%±3% | el 50%±3% | Método gravimétrico | |||
|
Tamaño mediano del poro |
el 16±3μm | el 11±2μm |
Mercury Porosimeter Probador |
|||
|
Resistencia de choque termal
|
épocas 650℃/three | Horno electrónico de alta temperatura | ||||
|
Temperatura de ablandamiento
|
1380℃ | Horno electrónico de alta temperatura | ||||
4.Advantages:
●Alta porosidad del agujero en la pared de la alta porosidad, de la buena liquidez y de la distribución uniforme
●La resistencia da alta temperatura, la resistencia a la corrosión química y la resistencia de choque termal es fuertes
●La caída de presión es pequeña
●Alta eficacia de la filtración, capaz de adaptarse a toda clase de regeneración
●Coeficiente bajo de la extensión termal
5.Applications
Utilizado principalmente para el motor diesel, tipo conveniente de la motocicleta tal como de poca potencia, resistente y así sucesivamente;
6.Specifications
| Densidad de célula (CPSI): ASY300 | ||||
|
Artículo |
(milímetro) Dimensión seccional |
(milímetro2) Área de la sección |
Forma de la sección |
(milímetro) Altura |
| 1 | 118,4 (4.66") | 11010 | |
La altura se puede modificar para requisitos particulares por el cliente
|
| 2 | 127 (5") | 12667 | |
|
| 3 | 144 (5.66") | 16286 | |
|
| 4 | 190,5 (7.5") | 28352 | |
|
| 5 | 228,6 (9") | 40828 | |
|
| 6 | 241,3 (9.5") | 45238 | |
|
| 7 | 267 (10.5") | 55990 | |
|
| 8 | 286 (11.25") | 64242 | |
|
| 9 | 304,8 (12") | 73061 | |
|
| 10 | 330,2 (13") | 85529 | |
|
OBSERVACIÓN: El TAMAÑO se puede modificar para requisitos particulares por el cliente
