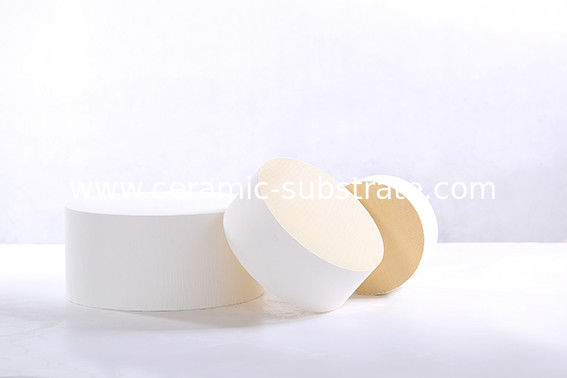

Hornilla infrarroja del gas del panal de alta calidad de Heater Catalytic Converter Ceramic Plate
Hornilla infrarroja del gas del panal de alta calidad de Heater Catalytic Converter Ceramic Plate
1. Introducción
Los substratos de cerámica del panal proporcionan la combinación ideal de superficie específica total y alta termal baja para los usos termales de la gestión. La estructura de enrejado optimiza la disipación de calor, la uniformidad de la temperatura, y la integridad estructural en el peso mínimo.
¿Cuáles son cerámica del panal?
Característica de la cerámica del panal un arsenal de las paredes finas, porosas que forman una estructura celular hexagonal, asemejándose a un panal. Esta geometría proporciona una alta superficie al ratio del volumen que aumenta la transferencia de calor convectiva. Los materiales comunes del substrato incluyen el carburo de silicio, la cordierita, el alúmina, y el titanato de aluminio. Éstos proporcionan resistencia de choque termal excelente, la extensión termal baja, y la capacidad da alta temperatura.
2. Estándares de las dimensiones totales
|
Artículo |
Dimensiones totales |
valores estándar
|
Método de prueba
|
|
Thinkness de la pared |
100CSI |
0.46MM±0.04 |
calibrador a vernier |
|
200CSI |
0.36MM±0.04 |
calibrador a vernier |
|
|
Dimensiones totales |
OD: <120MM |
±1.0MM |
calibrador a vernier |
|
≥120MM |
el ±1% |
calibrador a vernier |
|
|
Altura: <150 |
±1.0 |
calibrador a vernier |
|
|
≥150 |
±1%Height |
calibrador a vernier |
|
|
Densidad del agujero (agujeros /inch2) |
100CSI |
100±10 |
calibrador a vernier |
|
200CSI |
200±10 |
calibrador a vernier |
|
|
Integridad de aislamiento del agujero |
El 100% intacto |
Perspectiva ligera brillante |
|
|
Grieta interna |
|
|
Perspectiva ligera brillante |
Propiedades físicas y químicas
|
Artículo |
Valor estándar |
Métodos de prueba |
|
|
sustancia química componente
|
Al2O3 |
el 35.4%±1.5% |
análisis químico |
|
SiO2 |
el 50.9%±1.5% |
||
|
MgO |
el 13.5%±1.5% |
||
|
Mpa del RT |
≥10.0Mpa |
material universal máquina de prueba
|
|
|
porosidad |
el ≥50% |
Método gravimétrico |
|
|
Temperatura de trabajo máxima |
1400℃ |
horno de resistencia eléctrica de alta temperatura |
|
|
CET (800℃) |
≤1.2*10-6/℃ |
dilatómetro termal |
|
|
La abertura media del poro |
7~15 |
Mercury Injection Aparato |
|
Descripción:
Este producto es una clase de estructura especial y el material especial del elemento filtrante de cerámica del panal de cerámica del flujo de la pared, usado en el dispositivo de la purificación del gas de escape del motor diesel, usando la pared del agujero del cuerpo del filtro del flujo de la pared del poro, intercepta, captura el carbono en las partículas diesel del humo del extractor, purificación diesel del gas de escape. Hay material del carburo de la cordierita y de silicio.
Ventajas de productos:
●Alta porosidad del agujero en la pared de la alta porosidad, de la buena liquidez y de la distribución uniforme
●La resistencia da alta temperatura, la resistencia a la corrosión química, la resistencia de choque termal y la resistencia de choque termal es fuertes
●La caída de presión es pequeña
●Alta eficacia de la filtración, capaz de adaptarse a toda clase de regeneración
●Coeficiente bajo de la extensión termal
Especificaciones
|
Densidad de célula (CPSI): 100 y 200 |
||||
|
Artículo |
(milímetro) Dimensión seccional |
(milímetro2) Área de la sección |
Forma de la sección |
(milímetro) Altura |
|
1 |
118,4 (4.66") |
11010 |
|
La altura se puede diseñar por el cliente |
|
2 |
127 (5") |
12667 |
|
|
|
3 |
144 (5.66") |
16286 |
|
|
|
4 |
150 (5.9") |
17671 |
|
|
|
5 |
190 (7.5") |
28352 |
|
|
|
6 |
228 (9") |
40828 |
|
|
|
7 |
240 (9.5") |
45238 |
|
|
|
8 |
267 (10.5") |
55990 |
|
|
|
9 |
286 (11.25") |
64242 |
|
|
|
10 |
305 (12") |
73061 |
|
|
|
11 |
330 (13") |
85529 |
|
|
|
12 |
381 (15") |
114009,00 |
|
|
|
13 |
457 (18") |
164029,00 |
|
|
|
14 |
144.8x81.3 |
9921,16 |
|
|
|
15 |
144x116 |
13366,67 |
|
|
|
16 |
188x103 |
16338 |
|
|
|
17 |
Trapecio 130x100 |
10530 |
|
|
|
18 |
203.3x97 |
17059 |
|
|
|
19 |
191.8×95.8 |
14698 |
|
|
|
20 |
190×134 |
22160 |
|
|
|
21 |
145×118 |
14120 |
|
|
|
22 |
154.9×127 |
15771,65 |
|
|
|
23 |
207.3×101.4 |
17753,25 |
|
|
|
24 |
207.4x100.4 |
17920 |
|
|
OBSERVACIÓN: El TAMAÑO se puede diseñar por el cliente
Ventaja competitiva:
●La caída de presión es pequeña
●Coeficiente bajo de la extensión termal
●Alta eficacia de la filtración, capaz de adaptarse a toda clase de regeneración
●Alta porosidad del agujero en la pared de la alta porosidad, de la buena liquidez y de la distribución uniforme
●La resistencia da alta temperatura, la resistencia a la corrosión química, la resistencia de choque termal y la resistencia de choque termal es fuertes
Plataformas de madera con la película plástica o según su petición.
1. El embalaje fuerte protege las mercancías contra cualquier daño posible durante tránsito.
2. Embalaje sólido y relleno total para prevenir los casos de la vibración y el sacudir.
3. La precaución necesaria se toma para proteger mercancías contra hurto o lluvia.
4. Cada precaución posible se toma para asegurar nuestros productos en condiciones primeras cuando los clientes del alcance en todo el mundo.
La maquinaria química na-metálico Co., Ltd. de Jiangsu Yixing, fundado en 1957, es una base de cerámica porosa de empresas de alta tecnología, desde 1985, de producción de la investigación y desarrollo del panal de cerámica de la cordierita, y ganó en 1989 el de cerámica nacional - la financiación de la inversión del “octavo plan cinco”, es el primer desarrollo y producción nacionales de productos de cerámica del panal de la cordierita.
